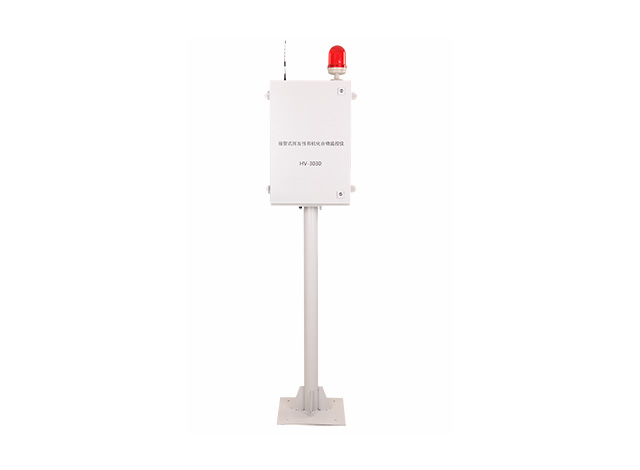

VOCs在線監測系統（PID）

時間：2019-11-5 【字體：大中小】

產品簡介：

HV-3030VOCs在線監測系統是針對工業生產過程中溫度、濕度過高且有油水、粉塵混合的復雜環境（粘性特強的焦油除外）的集預處理和氣體監測的系統解決方案，系統包括預處理系統、氣體分析儀和數據處理與顯示三大部分。系統采用智能化高性能氣體傳感器，具有安裝方便、測量精度高、可靠性好，響應速度快、抗干擾能力強等特點。可廣泛應用于環保環境監測、冶金、石油石化、化工等各個行業的有毒有害氣體排放監測。

儀器原理：

HV-3030VOCs在線監測系統采用光離子化（PID）是使用紫外燈作為光源，使空氣中有機物和部分無機物電離，但空氣中的基本成分N2、O2 、CO2 、H2 O、CO、CH4 等不被電離。電離產生的電子和帶正電的離子在電場作用下，形成微弱電流，通過檢測電流強度來反映該物質的含量。

項目	項目參數
檢測氣體	VOC、TVOC
檢測原理	PID光離子原理。
測量范圍	視具體檢測氣體而定，以出廠標簽為準。 0-1ppm、5ppm、10ppm、20ppm、50ppm、100ppm、200ppm、500ppm、1000ppm、2000ppm、5000ppm、10000ppm、50000ppm。
輸出信號	1、4-20mA電流信號輸出，可連接各種報警控制器、PLC、DCS 等各種控制系統； 2、RS-485數字信號輸出，連接RS232轉接卡可在電腦上查看存儲數據； 3、2組繼電器高低段報警開關量輸出（默認1組，選配1組）：無源觸點，容量30V 1A、125VAC 0.5A；
信號傳輸方式	1、三芯（四芯）屏蔽電纜傳輸：可傳輸1000至2000米（單芯1平方屏蔽電纜）； 2、網口TCP/IP傳輸：支持TCP/IP協議，可網線傳輸90米內，通過組網遠距離實時傳輸（選配）； 3、短距離的RTU433無線傳輸：傳輸距離0至2公里，視傳輸功率及現場環境定（選配）； 4、GPRS無線傳輸：無距離限制，內置模塊，通過移動、聯通或者電信信號傳輸，可帶短信提醒通知功能（選配）。
預熱時間	≤180秒
響應時間	≤60秒（T90），（更高要求根據傳感器性能）
監測方式	吸氣式—配流通式進出轉接頭，實現泵吸式的檢測方式；
機柜安裝方式	①壁掛式 ②地面立桿式
防護等級	IP67（室內室外通用型）
工作溫度	-20℃～+500℃（更高溫度要求可以定制）
工作濕度	0～100%RH，冷凝環境下均可
供電電源	系統外接AC 220
工作壓力	≤200Kpa （可選配減壓閥）
氣體采樣流量	配流量計，（0.5-0.8）L/min（流量波動≤0.02L/min）可自由調節
外殼材質	SPCC（可選配304或316不銹鋼材質）
尺寸	機柜830mm670mm190mm（高寬厚）
重量	25Kg
執行標準	GB15322.1-2003，GB3836.1-2010，GB3836.2-2010，GB3836.4-2010
